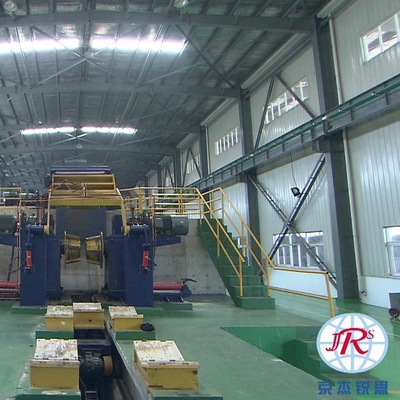

Quy trình dây chuyền tẩy rỉ kéo đẩy bằng thép với thiết bị làm khô không khí nóng 30-180m / phút

Dây chuyền khử trùng kéo đẩy với thiết bị làm khô không khí nóng (giá trị cao, chất lượng cao)

Thông số kỹ thuật

1. sản phẩm và công suất

1) Đặc điểm kỹ thuật sản phẩm

Vật chất: Thép cacbon thấp và thép cacbon trung bình
Thép số: SPCC, SPCD, SPCE, SS400, Q195, Q215 và Q235, v.v.

Thép ủy quyền số: Q215
Đường kính bên trong cuộn dây: D = Φ610mm
Đường kính ngoài cuộn dây: D = Φ1100 ~ Φ2050mm
Chiều rộng dải: 1000 ~ 1500 mm
Độ dày dải: 1,2 ~ 3,0mm
Tối đatrọng lượng cuộn: 25MT
Tính chất cơ học: σs≤360N / mm2
Yêu cầu chất lượng: Theo quy định tiêu chuẩn hiện hành của Trung Quốc.
1.2.Công suất sản xuất: 350.000 tấn
1.2.1.Tham số dòng
Tổng chiều dài của tuyến: L≈100m
Tối đatốc độ tuyến tính (thiết bị / xử lý): 110m / 100m / phút
Tốc độ ren: V = 15m / phút
Đặc điểm kỹ thuật của dây chuyền tẩy
2.1.Giới thiệu chung
Dây chuyền tẩy này là loại kéo-đẩy và áp dụng công nghệ tẩy rửa dòng chảy hỗn loạn bể cạn tiên tiến.Dây chuyền được cung cấp là trưởng thành và đáng tin cậy và được chứng minh bằng thực tế sản xuất.
.
Các thiết bị của dây chuyền ngoại trừ cuộn hoàn trả và cuộn căng sẽ áp dụng bố trí trên không.Mức độ chạy của dải thép là +2500.Quá trình mở, tẩy và cuộn sẽ được hoàn thành trực tuyến hoàn toàn. Nó có hoạt động thuận tiện, ít lỗi, làm việc hiệu quả cao và các tính năng khác.Nó có thể làm hài lòng người dùng với sản xuất ổn định và hoạt động lâu dài.
2.1.1 Quy trình lựa chọn
Bàn tiếp nhận cuộn → xe tải cuộn → thiết bị cuộn ép và thiết bị mở cuộn → thiết bị định tâm dẫn hướng 1 # phía → máy nắn thẳng 9 cuộn → cắt thủy lực → cắt góc → bể tẩy (cuộn ép) → bể làm sạch (cuộn ép) → máy sấy khí nóng → thiết bị định tâm dẫn hướng 2 # mặt → 1 # cuộn kẹp → xoay có thể di chuyển → thiết bị định tâm dẫn hướng 3 # mặt → cuộn kẹp 2 # → dao cắt đĩa → cuộn dây cương loại 3 cuộn → cuộn quay để phủ dầu → lực căng cuộn → cuộn xe dỡ hàng
2.1.2 Tham số hiệu suất chính của dòng
2.1.2.1.
Tốc độ dòng: 110m / phút (tối đa)
Tốc độ xử lý: 100m / phút (tối đa)
Tốc độ luồng: 15m / phút

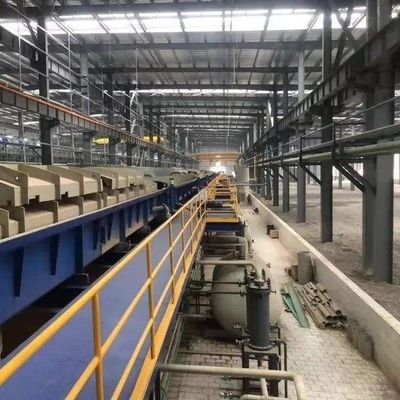

2.1.2.2.Bể tẩy
Số lượng phần: n = 4 lớp tẩy
Chiều dài bể mỗi đoạn: 12,50m


Xe xếp (dỡ hàng) cuộn được sử dụng để vận chuyển cuộn thép lên trống cuộn của cuộn hoàn trả hoặc vận chuyển cuộn thép lên thiết bị đặc biệt để lưu trữ tạm thời từ trống cuộn của cuộn hoàn trả.

Ô tô xếp (dỡ) cuộn có cấu tạo gồm yên cố định và ô tô chuyển động ngang với yên nâng hạ theo phương thẳng đứng.
Hiệu suất thiết bị:
Tối đatải trọng: 25MT
Đường kính ngoài của cuộn thép: Φ1000-Φ2000mm
Chiều cao nâng và hạ của yên xe: 1000mm
Số lượng yên xe cố định: 2 đôi hoặc 3 chiếc

2.2.1.2.Cuộn tiền thanh toán
Cuộn dây thanh toán được sử dụng để kéo cuộn thép vào dải và cung cấp sức căng phù hợp cho dải thép.
Cuộn hoàn trả là loại trục quay công xôn nổi kiểu công xôn thủy lực có hỗ trợ phụ và nó chủ yếu bao gồm trục quay, cơ cấu di chuyển ngang và hỗ trợ phụ, v.v.
Hiệu suất thiết bị
Chiều dài hiệu dụng của trống cuộn: L = 1750mm
Đường kính của trống cuộn: D = Φ610mm
Hành trình linh hoạt: ΔD = 40mm
Lực căng hoàn trả (tối đa): 20KN

2.2.1.3.Thiết bị cuộn ép và thiết bị mở
Thiết bị mở được sử dụng để lấy đầu cuộn thép ra và vận chuyển đầu dải đến quy trình tiếp theo.
Thiết bị mở được cấu tạo bởi khung có thể di chuyển với trục ép được điều khiển bởi động cơ dầu và tấm xẻng uốn dẻo và không lắc.

2.2.1.4.Thiết bị định tâm hướng dẫn bên
Thiết bị định tâm hướng dẫn bên được sử dụng để dẫn hướng và điều khiển vị trí của dải thép đang chạy.
Thiết bị định tâm hướng dẫn bên bao gồm giá đỡ cuộn dọc và thiết bị điều chỉnh khe hở cuộn dọc.
Hiệu suất thiết bị
Cuộn dọc: Φ150 × 150mm
Khoảng cách: 750 mm

2.2.1.5.Máy duỗi thẳng 9 cuộn
Máy nắn thẳng được sử dụng chủ yếu để làm thẳng đầu của dải thép để dễ dàng xử lý đầu của dải thép và ren.

.
